SKF F3BB103-TF轴承
SKF F3BB103-TF轴承
作者：乔峰，来源：本站，时间：2024-12-09 20:21:27

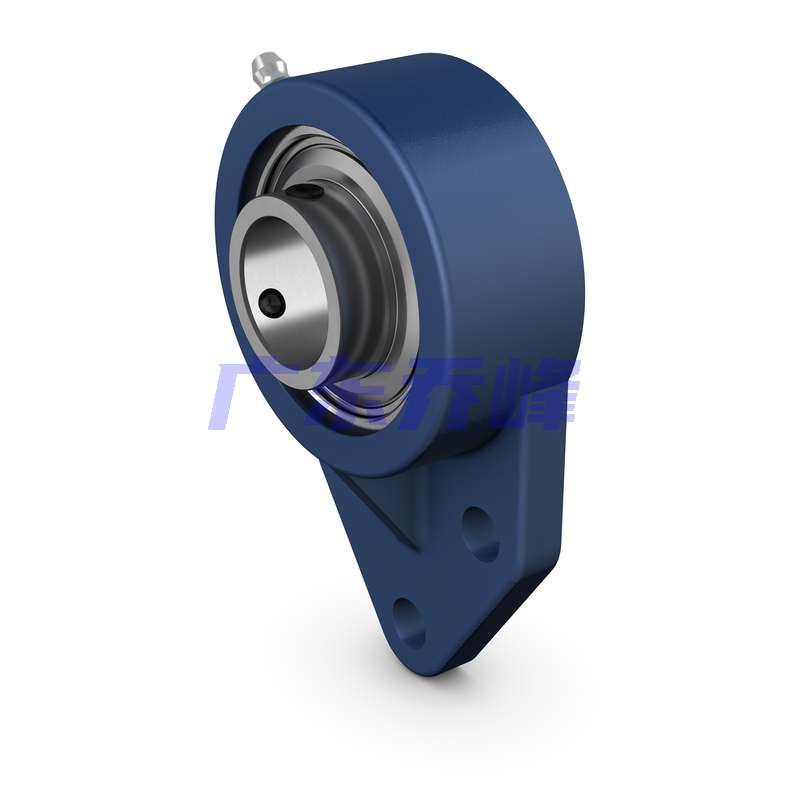

SKF F3BB103-TF轴承描述
类型：球轴承圆形和 3 个螺栓支架的法兰单元
名称：SKF F3BB103-TF轴承
市场价：￥0.00 元
销售价：电话咨询（电话/微信：13504113081）
库存：7 件/套
前缀列表：【F3BB：三螺栓变形菱形法兰式轴承座】后缀列表：【-：隔离符号】【TF：带YAR2-2F系列带平头螺钉的TF轴承】
SKF F3BB103-TF轴承前后缀系统
F
3
B
B
5
0
3
-
T
F
F3BB：三螺栓变形菱形法兰式轴承座
5：ISO标准05系列
03：轴直径代号，直径：17 mm
-：隔离符号
TF：带YAR2-2F系列带平头螺钉的TF轴承
F3BB：
三螺栓变形菱形法兰式轴承座
5：
ISO标准05系列
03：
轴直径代号，直径：17 mm
-：
隔离符号
TF：
带YAR2-2F系列带平头螺钉的TF轴承
SKF F3BB103-TF轴承详情
| 变型 | North American standard | |
| 用途 | 用于物料输送应用 | |
| 材料 | Spheroidal cast iron | |
| 密封类型 | 标准密封件，带附件，具体咨询李工，电话/微信：13504113081 | |
| 尺寸 | ||
| 内径 | d | 30.163 mm |
| 内圈的外直径 | d1≈ | 39.7 mm |
| 总宽度 | A | 30 mm |
| 法兰宽度 | A1 | 9.5 mm |
| 端盖凸出 | A5 | 22.5 mm |
| 轴承总宽度 | B | 38.1 mm |
| 锁定扣侧面到螺纹中心距离 | B4 | 5 mm |
| 联接螺栓孔之间的距离 | J | 47.8 mm |
| 联接螺栓孔之间的距离 | J1 | 31.8 mm |
| 总高度 | H | 136.5 mm |
| 球面轴承座的径向位置 | H1 | 52.3 mm |
| 总长度 | L | 82.5 mm |
| 法兰长度 | L1 | 82.5 mm |
| 联接螺栓孔的直径 | N | 10.5 mm |
| 锁定扣侧面到滚道中心的距离 | s1 | 22.2 mm |
| 单元总宽度 | T | 40.9 mm |
| 数据计算 | ||
| 基本额定动载 | C | 19.5 kN |
| 基本额定静载 | C0 | 11.2 kN |
| 疲劳载荷限值 | Pu | 0.475 kN |
| 极限转速 | 6300 r/min | |
| 带 h6轴公差 | ||
| 质量 | ||
| 重量 bearing unit | 0.96 kg | |
| 安装信息 | ||
| 沉头螺钉螺纹 | G2 | 1/4-28 UNF |
| 螺钉的六角扳手尺寸 | 3.175 mm | |
| 推荐螺钉的拧紧力矩 | 4 Nm | |
| 联接螺栓的推荐直径，毫米 | G | 10 mm |
| 联接螺栓的推荐直径，英尺 | G | 0.4331 in |
| 包含的产品 | ||
| 轴承座 | F3BB 506 | |
| 轴承 | YAR 206-103-2F | |
| 相关产品 | ||
| 端盖 | ECY 206 | |
